신한옥 기술한옥산업

新 한옥기술

한옥의 현황 및 문제점

한옥의 보전 및 활성화에 관한 사회적 요구가 확대되고 있는 시점에서 우리 고유의 건축 유형인 한옥은 다양한 도시경관을 창출하고 새로운 주거환경의 대안이 된다는 점에서 큰 가능성을 가지고 있다. 또한 전통, 문화뿐만 아니라 한옥에 대한 관심은 날로 높아져 가고 있으며, 한옥의 현대화 및 활성화에 대한 사회적, 정책적 관심이 높아지면서 정부 주도로 한옥기술개발연구 사업이 시작되었다.

이에 따라 전통적인 생활양식과 현대 생활양식에 따른 변화와 한옥 내 생활에 대한 공간의 구성방식 등 개선과 모색이 필요하다. 이는 지역적으로 변화되는 평면과 유형별 특성, 규모 등 개선이 필요하며 현대생활에 필요한 침실개수와 욕실, 수납공간 등 다양한 재해석 및 인식 변화가 필요하다. 문제는 전통한옥의 구조와 형태를 어디서부터 어디까지 수용하여 적용할 것인가에 대한 것이다.

이는 현대화된 신한옥의 보급과 활용에 대한 중요한 부분이며 시민으로부터 멀어진 우리 문화에 대한 미래상을 찾을 수 있을 것이다.

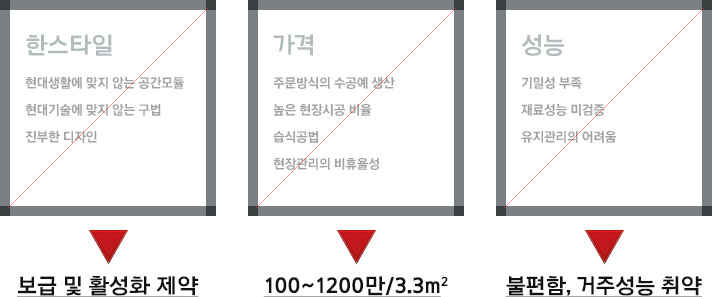

전통한옥의 문제점

한옥기술개발의 필요성
  1. 전통한옥은 한국의 오랜 역사와 문화적 전통을 갖고 있다.
  2. 전통한옥은 친환경성과 건강성, 문화성, 전통의 멋, 자연과의 조화, 심리적 안정감등 많은 장점을 갖고 있지만 현대 라이프 스타일에 맞지 않아 좁고 불편하고, 기밀성, 단열 등 거주 성능이 떨어지며, 화재, 방범 등 안전에도 취약하고 높은 현장시공 비율, 습식공법, 비모듈화 등에 의해 건 축비가 높으며 또한 유지관리가 어려워 그동안 주거시장에서 역할을 하지 못하였다.
  3. 전통한옥을 맛과 멋을 유지하면서 21세기의 주거환경을 반영한 모듈을 개발하고 성능을 개선하며 건축비가 저렴한 친환경 한옥을 개발하여 보 급한다면 전통문화의 정체성을 회복하고 국민의 주거문화 및 삶의 질을 높이며, 또한 국토경관의 품격을 향상시키고 한(韓)브랜드를 개발을 통 해 한옥의 세계화 및 관광·문화 자원화에 기여할 것이다.
  4. 전통의 멋과 현대의 기능을 확보한 새로운 한옥을 만들기 위해서는 생산기술, 설계기술, 성능기술 및 DB구축기술이 융합된 한옥 기술개발 필요 하다.

한옥기술개발 연구사업 개요

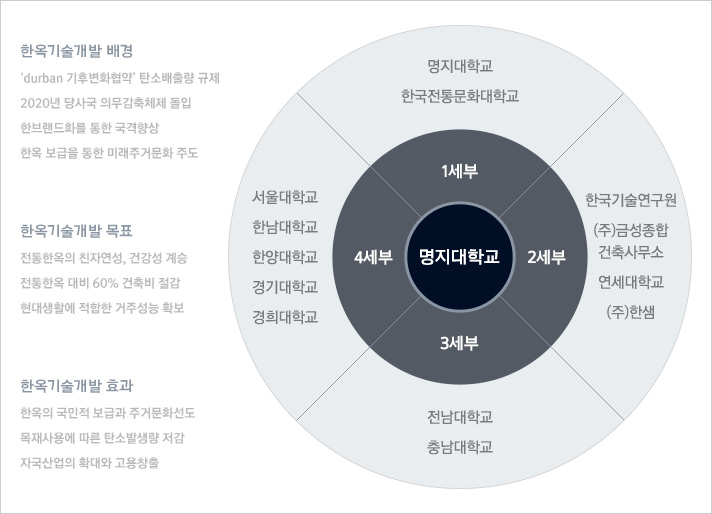

한옥기술개발 연구 수행체계

개발 기술
문제점 개발기술
설계기술
  • 비모듈화
  • 농업기반 생활공간
  • 현대생활에 부적합
  • 모듈화
  • 현대생활형 공간설계
  • 한스타일 개발 및 브랜드화
  • 한옥인테리어 설계
생산 및 시공기술
  • 재료의 비균질성
  • 수공예 노동집약생산
  • 습식공법
  • 열악한 시공기술과 소규모생
  • 시공법 개발
  • 기계생산기술 개발
  • 프리패브 및 건식공법 개발
  • 표준시방 및 공정관리 기술개발
성능기술
  • 벽체와 장호의 기밀성 미흡
  • 부재의 변형이 과도
  • 재료의 성능저하
  • 온돌의 비효율성
  • 소재 및 재료개발
  • 성능기술개발
  • 유지관리 기술개발
DB 구축기술
  • 한옥정보 부족
  • 전문인력 부족
  • 한옥통합 DB구축
  • 한옥정보 웹서비스 기술개발
  • 한옥설계기술개발

한옥기술개발 연구추진 내용

개발 기술
1세부
명지대학교
2세부
한국건설기술
3세부
전남대학교
4세부
서울대학교
통합시공시스템 개발 한스타일 개발을 통한 한옥모델개발 한옥성능요서 기술개발 한옥 통합시스템 및 3차원 한옥부재 라이브러리 구축
연구과제
  • 과제통합평가 및 Mock-up관리
  • 통합시공기술개발
  • 통합구조기술개발
  • 내력기반접합부 유형과 설계법 개발
  • 한옥모델계획 및 설계기법 개발
  • 한옥모델 및 시범한옥 설계 개발
  • 한스타일 인테리어 디자인 및 시범한옥 인테리어설계
  • 물사용 공간의 한스타일 디자인개발
  • 재료/제품개발
  • 실공간 부재개발
  • 한옥 성능기준 수립 및 평가
  • 한옥유지관리 매뉴얼 평가
  • 시뮬레이션 평가
  • 신한옥 통합DB 및 관련 DB
  • 시범한옥 파일럿 모델링 및 한옥부재
  • 파라메트릭모델링과 웹서비스 시제품 개발
  • 전통한옥 디자인기법 및 요소분석
  • 한옥부재BIM 컨텐츠 표준 템플릿 개발 및 유통체계 제시
  • 설계지원 구현 체계 및 시스템개발
연구 내용
  • 과제 통합 평가
  • 실험한옥 모니터링
  • 시범한옥 구축관리
  • 표준분류/사업번호 체계 표준품셈 개발
  • 표준 공정표/내역서
  • 표준시방서/시공 상세도
  • 설계지원 시스템 개발
  • 실험한옥 구조성능 규명 및 시범한옥 구조검토
  • 실험한옥 구조모니터링
  • 전통접합부 파괴모드 모델 해석
  • 신한옥적용 철물접합부 파괴모드 모델 해석
  • 파괴모드별 내력식 검증실험
  • 접합부 구조 설계법 개발
  • 시범한옥 구축
  • 생활형 대응 한옥 표준모델 개발
  • MC설계지침서 작성
  • 시범한옥 공간계획
  • 모델 유형에 연동한 최종 기본설계 및 실시설계
  • 표준설비계획 및 실시설계
  • 시범한옥 기본 및 실시설계도서 및 내역서 작성
  • 한스타일 인테리어 표준설계
  • 시범한옥 인테리어 설계
  • 시범한옥 물사용 공간(욕실,부엌공간)의 한스타일 디자인
  • 지붕 시스템 개발
  • 경량 한식가와 보완 및 부속기와개발
  • 한식 프리패브 담장 개발
  • 벽체시스템 검증 및 개선
  • 천장재 검증 및 개선
  • 한옥 창 시스템 시제품 개발
  • 바닥 온돌 시스템 시제품 개발
  • 실험한옥 공간단위 성능평가
  • 퀘적성 모니터링 및 평가
  • 한옥의 특성을 고려한 성능기준 제안
  • 한옥 유지관리 매뉴얼 작성
  • 유지관리용 보존제 검증
  • 실험한옥 및 시범한옥 시뮬레이션평가
  • 구성요소별 신한옥 통합설계DB구축
  • 설계프로세스별 신한옥 통합설계DB구축
  • 시범한옥 파일럿 모델 개발
  • 한옥부재 파라메트릭 모델링
  • 한옥건축 통합정보시스템 웹서비스 시제품 개발
  • 한옥 디자인 통합 자료집 발간
  • 한옥부재 BIM 컨텐츠 표준 지침서
  • 한옥부재 라이브러리 자동추출/조회 모듈 개발
  • 통합 브라우저 보완/확장 및 한옥 BIM 데이터 통합체계 검증
  • 신한옥 3차원 설계지원시스템 개발
참여기업
  • 경민산업(주)
  • (주)고진티앤시
  • (주)금성종합건축사사무소
  • (주)종합건축사사무소 다담
  • 다인종합건설(주)
  • (주)아름터 종합건축사사무소
  • 태청건설(주)
  • (주)현영종합건설
  • (주)조우리기공
  • (주)예함
  • (주)한샘
  • (주)AANDD
  • (주)가산제일목재
  • (주)고령기와
  • (주)대한한옥개발
  • (주)페루프
  • (주)송도종합건설
  • (주)전통아이엔지
  • 남강황토세라믹
  • (주)이노탑
  • (주)한켐
  • 금진목재
  • (주)티씨엠씨건축사사무소
  • (주)범건축종합건축사사무소
  • (주)삼아성건축사사무소
  • (주)해안종합건축사사무소
  • (주)희림종합건축사사무소
  • (주)라인테크시스템
  • (주)시스파인
  • (주)선엔지니어링

1세부 통합시공 시스템 개발

소개

한옥에 사용되는 목부재의 가공기계 개발하고 대량생산 할 수 있는 라인을 구축한다. 이는 한옥 시공기준, 한옥 부위별 변형 측정 기술 및 관리기준 개발 등이 우선 개발되야 하므로 대량 생산기반 시스템 구축을 한다.

  • 목표
    1. 대량생산을 목표로 가공 시스템 개발 및 시공법 개발을 위해 한옥의 통합평가를 실시한다. 이는 실험용 Mock-up구축을 통해 실질적인 성능 검증 및 시공법을 개발한다.
    2. 대량생산 가공시스템은 기존의 CAD/CAM 기술을 분석하여 시각화하며, 한옥의 주요 구조부를 모듈화, 생산화 하여 건설과정을 단축시킨다.
    3. 공기 단축은 신한옥의 단위 모듈 및 표준화로 시공성과 경제성을 실현할 것이며, 보다 체계적인 설계와 구조시스템을 통해 한옥 시공 시스템을 개발한다.
  • 기대효과
    1. (경제적) 한옥 생산의 자동화 및 대량생산이 가능한 통합시공시스템을 통해 기존 대비 공사비 40%의 절감하도록 한다.
    2. (사회적) 한옥 건축기술을 객관화, 일반화하여 고품질의 한옥을 소비자가 쉽게 선택하고, 축조할 수 있는 서비스 제공하도록 한다.
연구성과

2세부 한스타일 개발을 통한 한옥 모델 개발

소개

한옥의 다양한 가치와 우수성을 계승하고, 현대인의 라이프스타일이 반영된 다양하고 우리의 정서에 맞는 한옥모델 및 설계기법을 개발한다. 이는 한(韓) 브랜드가 세계화 될 수 있는 중요한 기반을 제공할 것이다.

  • 목표
    1. 한옥의 실질적인 생활유형을 분석하여 한옥모델 및 설계기법에 적용한다.
    2. 전통적인 한식 실내디자인 요소를 개발하여 한국인의 감성과 정서에 맞는 전통스타일을 개발한다.
    3. 특히 물을 사용하는 공간에는 건식화 적용 및 설비를 개선하여 보급형 모델을 한옥에 적용한다.
  • 기대효과
    1. (기술적) 전통한옥의 품격과 양식을 계승하면서 현대의 생활패턴과 공간이용패턴, 가변성 및 리모델링의 용이성 기술을 적용하여 한옥이 가지는 다양한 속성을 활용할 수 있는 현대화된 미래형 신한옥 모델을 개발
    2. 현대의 생활공간에 적용될 수 있는 한옥건축의 단위공간에 대한 모듈화 및 규격화와 모듈확대를 통해 기존의 전통적 한옥이 가지고 있었던 좁은 단위공간 규모의 한계를 극복하고 편리한 생활이 가능하며, MC설계를 통하여 부재, 내장, 외장의 부품화를 가능하도록 한다.
    3. (사회적) 한옥의 불편한 점과 다양한 라이프스타일을 수용할 수 있는 신한옥을 개발함으로써 수요자 지향의 한옥보급에 기여함과 동시에 한옥건축의 문화·경제적 가치 및 국가브랜드 가치 제고한다.
연구성과

3세부 한옥 성능요소 기술 개발

소개
  1. 친환경, 생태기술을 결합한 쾌적한 한옥기술개발을 위해 부위별로 성능이 향상된 재료 및 제품을 개발한다. (벽체, 지붕, 기와, 담장, 온돌, 창)
  2. 또한, 전통한옥에 적용된 친환경적인 요소와 자연형 환경조절 수법을 계승, 발전을 기본 전제로 한옥 성능에 관계되는 목재부재의 유지관리매뉴얼을 개발한다.
  • 목표
    1. 한옥에 사용되는 건축자제 및 재료, 제품을 개발하여 효율성을 높이고 성능평가를 통해 실질적으로 입증하여 신한옥의 우수성을 확산시킨다.
    2. 성능요소 기술개발은 벽체, 지붕, 창, 온돌 등 한옥의 우수성과 효율성을 극대화하기 위해 개발하고, 시공표준도서 및 시방서를 개발, 보급하여 보나 나은 한옥주거공간을 창출한다.
  • 기대효과
    1. (경제적) 부재요소의 성능향상 및 친환경 저에너지 제품기술 개발로 연간 에너지 소비량 50% 절감한다. 또한, 화재관련 실험 및 신재료 등의 기술 개발로 수입대체효과 50% 절감, 화염확대방지 기술개발을 통한 수입대체효과 15% 절감하여 연 45억원의 절감 효과가 있다.
    2. (사회적) 한옥 에너지의 효율성을 증대시켜 한옥 시장을 확대 형성하고 친환경 제품 개발 및 성능기준 향상으로 건축자재시장을 활성화한다.
연구성과

4세부 통합정보시스템 구축

소개
  1. 신한옥 보급 활성화를 지원하는 한옥사례 통합 DB 및 신한옥 통합설계 DB를 구축한다.
  2. 한옥 기술개발의 결과를 활용할 수 있도록 구축자료를 통합하고 웹기반의 서비스체계로 개발, 보급한다.
  3. 3차원 한옥설계를 지원하는 한옥부재 라이브러리를 구축한다.
  • 목표

    DB 구축은 통합설계된 데이터를 바탕으로 작성되며 한옥의 생산과 유지관리 등을 체계적으로 관리한다. 또한 전통한옥 디자인 기법 및 요소 분석을 통해 DB구축하고 우리 문화의 전통적 디자인 요소를 활성화한다.

  • 기대효과
    1. (경제적) 한옥 DB의 활용으로 웹기반 홍보로 인한 국제화 기여와 많은 인력의 투입으로 청년 일자리 창출 및 3차원 설계를 위한 인력 양산 효과를 창출한다.
    2. (사회적) 설계기법, 모델개발•설계 툴의 개발, 소프트웨어 및 통합DB는 한옥 설계분야 및 국내 건축분야에서 큰 역할을 할 것으로 기대한다.
연구성과
